手動フィルタープレス 低価格・耐久性・信頼性のベストパートナー

M-S型　単式フィルタープレス（リセスプレート式）

＜S型の特徴＞単式（リセスプレート） ろ板のみを組み合わせる形式にて、ろ板の周囲（当たり面）を高くして内部ろ過面の部分を凹面とし、ケーキはろ板の凹面内にたまる。原液孔はろ過面中央に設け、ろ布は原液通路部を縫い合わせてろ板に取付けます。

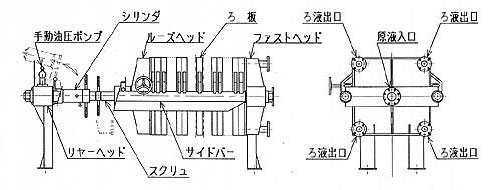

手動油圧式 単式 フィルタープレス

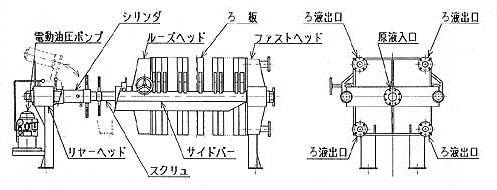

電動油圧式 単式 フィルタープレス

特徴

・

単式ろ板のみ組み合わせる形式で、ろ板の周辺より低くなったろ過面でろ室を形成しケーキが溜まります。

・ ・

ろ板の材質がポリプロピレン（PP）製で、酸・アルカリに使用可能。 ろ板の締付を高圧油圧式シリンダーで行い、構造がシンプルで操作が簡単。

仕様

ろ板外法（mm角） 630 800 ろ過圧力（MPa） max 0.5 max 0.5 室幅（mm） 30 30 室数（ch） 10 20 30 20 30 40 ろ過面積（平方m） 5.8 11.5 17.3 18.3 27.5 36.7 ろ滓容積（L） 74 148 222 240 360 480 ろ板材質 PP PP

M-W型　複式フィルタープレス（プレート・フレーム式）

＜W型の特徴＞複式（プレート・フレーム式） 一般に使用されている形式でろ板（プレート）とろ枠（フレーム）を1枚毎交互に並べ、この間にろ布をはさみ原液を送液孔よりろ枠内に送りろ布を通してろ過し、ケーキはろ枠の中にたまる形式です。

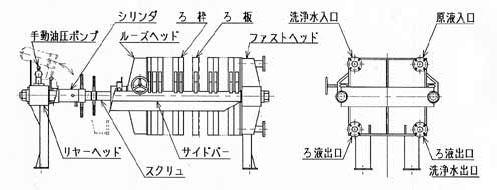

手動油圧式 複式 フィルタープレス

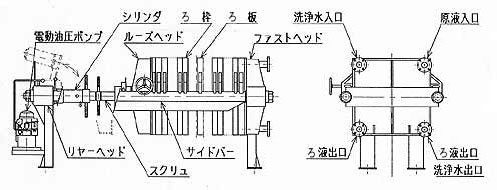

電動油圧式 複式 フィルタープレス

特徴

・

ろ板（プレート）とろ枠（フレーム）を交互に組み合わせる形式で、ろ枠内に原液を圧入してろ過が行われ、ろ枠内にケーキが溜まります。

・ ・

ろ板の材質がポリプロピレン（PP）製で、酸・アルカリに使用可能。 ろ板の締付を高圧油圧式シリンダーで行い、構造がシンプルで操作が簡単。

仕様

ろ板外法（mm角） 630 800 ろ過圧力（MPa） max 0.5 max 0.5 室幅（mm） 30 30 室数（ch） 10 20 30 20 30 40 ろ過面積（平方m） 5.1 10.2 15.3 16.4 24.5 32.7 ろ滓容積（L） 77 153 230 245 368 491 ろ板材質 PP PP
